汽輪機檢修盤車

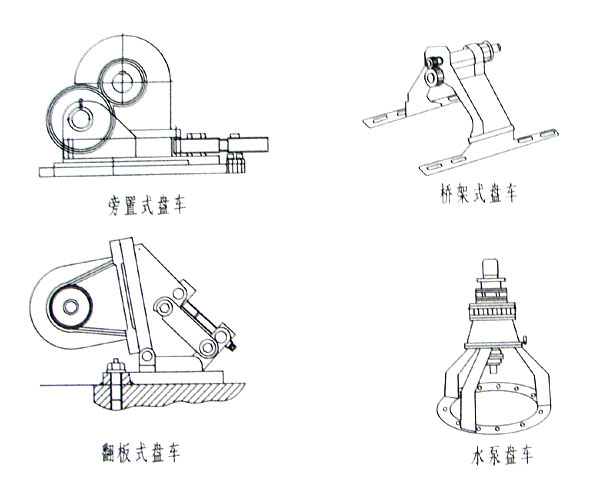

——————旁置式盤車,橋架式盤車,翻板式盤車,水泵式盤車
一、 用途：
本設備是針對汽輪機檢修過程中，主軸必須進行盤轉和軸向位移的要求而設計、制造的動力裝置。是主軸各段檢測同心度和向位移的必備裝置。
二、特點：
1. 利用速比擺線針輪減速機，實現低速旋轉（約1轉/分）。
2. 體積小、重量輕、安裝方便、調整靈活、通用性強。
3. 旁置式檢修盤車無橫梁，檢測主軸方便準確。
4. 剛度大，受力情況好，運行平穩性強。
三、 主要功能：
汽輪機、磨煤機、循環水泵在檢修過程中，要對主軸各段進行解體檢修，對主軸同心度要進行找正盤轉檢測調整，利用檢修盤車裝置與汽輪機主軸齒輪、磨煤機、循環水泵電機主軸連接實現對主軸的正、反方向低速盤轉，消除誤差，從而使主軸各段同心度達到規定的精度要求。

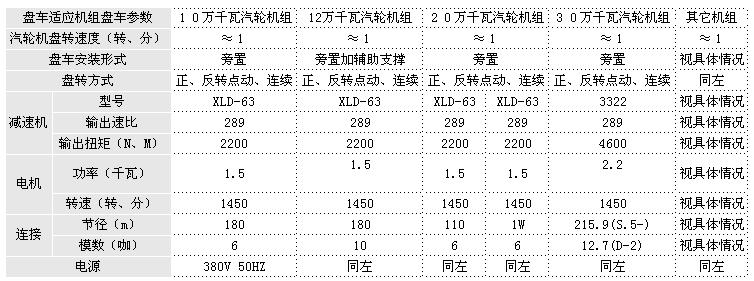

四、基本參數：
五、訂貨需知：
1、需方提供汽輪機型號參數。
2、需方提供主軸齒輪的模數、齒數。
3、需方提供齒輪處缸體尺寸圖紙。 |
